Переходим к третьему элементу - насосу. Устройство велосипедного насоса - трудностей представлять не должно: Трубка, в местных реалиях медная (сварная иди паянная) и поршень - для изоляции прекрасно должна подойти толстая кожа (хорошо смазанная)
А теперь собираем все вышесказанное вместе: Получатся всем ( ну или мне по крайней мере ) с детства знакомое устройство - паяльная лампа И чертежик Пара замечаний : Материал - медь (пайка или сварка). Эжектор надо делать железным. Нагрев топлива от эжектора - попервости вещь сложная и опасная, вариант когда топливо тонкой струйкой впрыскивается в эжектор - ничуть не менее работоспособен и гораздо проще.
Словом - медники, кровельщики эту игрушку оторвут с руками и сами доведут до ума - это не с ручными мехами развлекаться. Да и температуры до 1100 - 1300 которые можно применить г любому нужному месту - это вещь.
С какого это предлагается в "паровых машинах"? так мы вроде не паровозы делать собирались, а для "компактных" ПД нужны такие же источники тепла - форсункам с жидким (газообразным) топливом в этом нет конкурентов. (а паяльная лампа - форсунка и есть )
Ну коллега загнул ты с такой температурой. меньше. Для увеличения ТМП нужен поддув кислорода или воздуха на крайний случай. сколько ни пробовал разогревать заготовки, в белые цвета нагрев не выходил, а белые цвета это уже 1000. Но когда сделал второй жиклер с отверстием в 1мм и стал подавать топливо в жидком виде и поддув от баллона с кислородом то горелка расплавилась через 7 - 8 минут- сопло оплавилось. В общем у меня тогда получился жрд. Так что без переработки сойдет. И самое главное то что унас вместо безина спирт. у него выходная мощность меньше.
тут согласен. Сейчаз за такие стали и работы прибыль получают за поточность. Раньше при штучном производстве или малыми сериями, только прогореть.

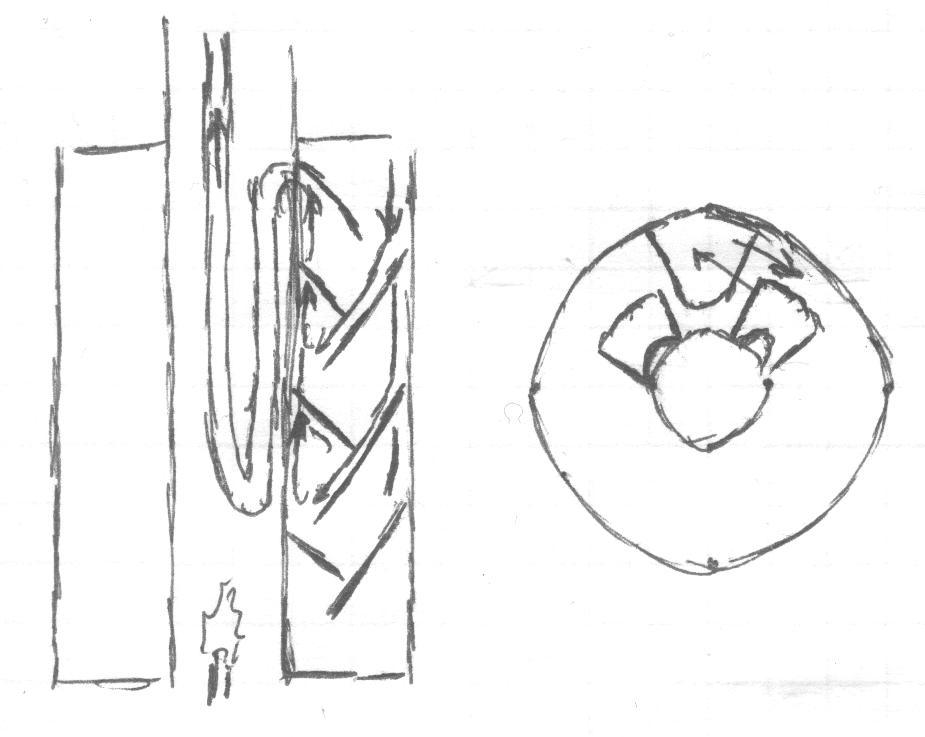

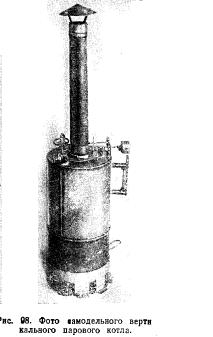

- вертикальные (компактные) Несложным действием можно поднять качество данного устройства - наклепываем на трубу и стенки котла Слева стрелками - конвекционные потоки Справа - порядок сборки, т.к. вставить топку в котел можно только последовательно поворачивая одно в другом
Да - котлы небольшие, нам ведь не состав тягать и инерционность не слишком малая - спешить некуда.
А трубы - придется делать самым трудоемким способом зато надежность
На литую чугунную болванку - наматывается проволока разной плотности и проковывается по кругу, потом опять нагрев (за раз можно проковывать только 2-3 слоя). При наличие поддува воздуха - процесс может быть непрерывным (вытягивание)
это - в нулевом варианте. При развитии технологий можно подумать о сварке - термитной или электродуговой, но там не слишком крепкие трубы выходят (и контролировать качество шва нечем - разве что на слух) - холоднокатанным альтернативы увы нет.
Соединение - фитинг. На торец трубы приваривается металлическая пластина (этакий диск с дыркой посредине в которую вставляется и проваривается труба) с дырками под болтовое соединение по краю. дальше прокладка (свинец, медь кожа - в зависимости от ТУ) стянуть и готово.
Для низких давлений - а это все перечисленные выше котлы можно даже резьбовое - на пакле
Для перечисленных выше паровиков подойдут также литые чугунные трубы с фитинговым или муфтовым соединением (на сере, свинце или меди/бронзы - в зависимости от температуры)
Вернусь немного в прошлое. Но сейчас цена за штучное производство намного меньше, чем в то. Потому, хотя бы, что сейчас все материалы, легко доступны.
Давай сначала определимся с диаметрами труб я о тех которые меньше 76мм все остальные - можно даже просто клепать
Или о магистралях для подвода пара к машинам? Так это раньше обсуждалось - конопляно-льняной двойной чулок (по типу пожарных шлангов)

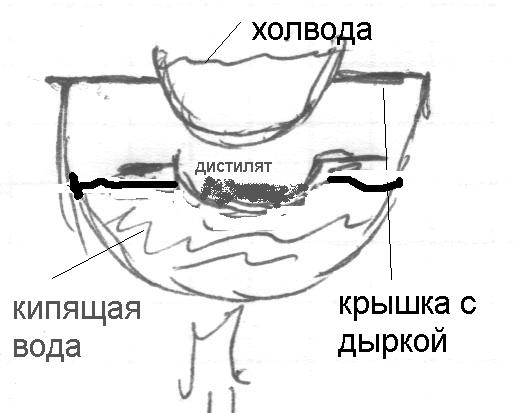

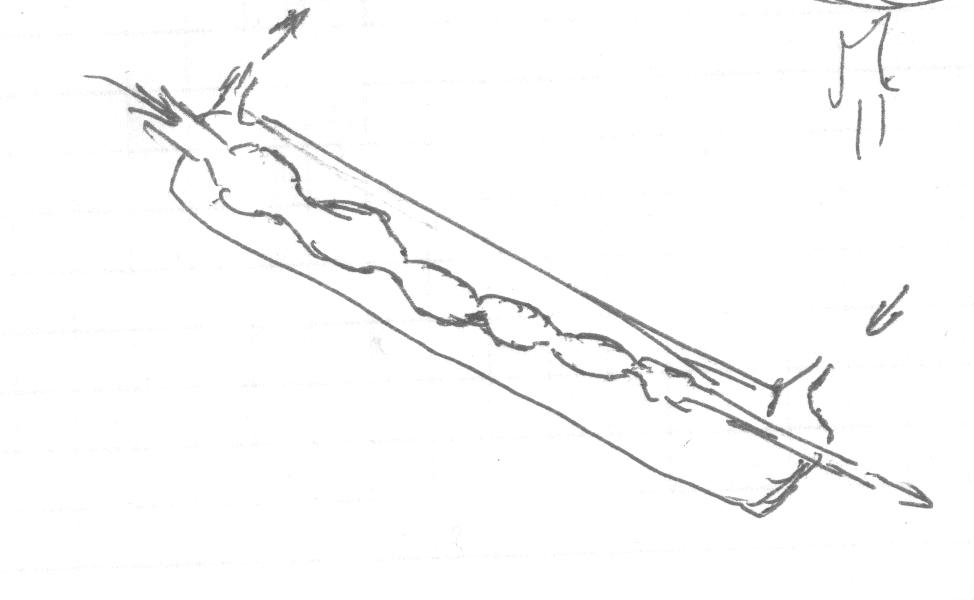

Но опять же вопрос - зачем? будем аспирин производить?
1. Может работать на любом топливе. В том числе, на дровах, опилках и т.п. Может сделать Стирлинг, работающий от солнечного тепла или от разности температур воздуха и воды (хотя последний вариант я не рассматриваю всерьез, об этом будет отдельный пункт).
2. Тихая работа и большой моторесурс. Малый расход масла.
3. Простота в обслуживании (особенно, по сравнению с ближайшим аналогом - паровой машиной).
4. Относительно высокий КПД. Гораздо выше, чем у паровой машины, но ниже, чем у ДВС. На получение 1 кВт*ч электроэнергии от хорошо сделанного, мощного любительского Стирлинга будет расходоваться примерно 3-4 кг дров. Можно сравнить это со стоимостью той же энергии, полученной от бензогенератора.
5. Хотя КПД и ниже, чем у ДВС, можно использовать отходящее тепло для нагрева воды. Это повышает суммарную выгоду, извлекаемую из данного двигателя - она оказывается гораздо больше, чем у ДВС. Справедливости ради нужно сказать, что в ДВС такое использование тоже возможно, но для этого нужен дополнительный теплообменник. http://www.vtormet.vn.ua/info/engine/stirling1.html - содрал тут.
Продолжим, к сожалению рисовать пока нечем - попробуем развивать воображение. пора преходить к чугунному или железному литью домницы того времени вполне это позволяли да и применение эжекторного насоса из поста 38,34 этой темы вполне позволяют решить проблемму нагнетания воздуха - от домны- в плоть до организации мартен.конвертора
Обтачиваем на лущильном станкке из темы "мебель" деревянное бревно, потом полируем там -же абразивным камнем. у Брокгауза упомянуты месторождения "жернового камня" и помоему "наждаки".
с полученой хреновины - снимаем отпечаток и делаем отливку, отливку полируем и делаем по ней еще одну - для поддона. в другом варианте - приемную часть делаем из листа металла "обернутого" ковкой вокруг нашей отливки края сварить, и понадобится обручь одетый сверху. Незабыть - из свинца и/или кожи/ войлока делаются V образные самоуплотняющиеся прокладки и осталось мелочь - три напровляющие толщиной в руку баббитовые подшпники скольжения для них и приклепать все это треугольником. Да незабыть - в основание при отливке сразу отливается подвод параопровода, при изготовлении из листа - придется прожигать отверстие и приваривать патрубок осталось мелочь - соединяем все описанное вместе. Котел к нему - клапан- от клапана перопровод в виде пожарного шланга, шланг - к основанию к нему же крепятся три напровляющих по которым скользит "баба" - машина для забивания свай готова - осталось одеть ее на сваю
